Nội dung kịch bản

Đầu vào monitor:

  • Memory của VM (qua aodh hoặc zabbix, tick)
  • Application(s) của VM (theo appname)

Kịch bản: xuất hiện các alarm

  • Alarm 1: Memory của VM cao: Nếu % Mem của VM > 90%, hoặc % CPU của VM cao > 95% trong vòng 5 phút

  • Alarm 2: Application(s) die:
    Nếu app không chạy
    Hoặc application ID bị đổi (do có 1 tiến trình trên VM monitor application, nếu application bị tắt thì tiến trình monitor sẽ bật lại => bị đổi PID)

Yêu cầu:

  • Collect được alarm khi xảy ra (zabbix hoặc telemetry) đẩy cho vitrage

  • Vitrage nhân định Alarm 1 => Alarm 2

  • Vitrage gọi đến mitral thực hiện auto scaling (optional)

Thực hiện

Chuẩn bị monitor các thành phần:

Ở đây cần monitor instance memory và instance application. Lựa chọn zabbix lấy alarm.

  • Đầu tiên cần cài đặt zabbix agent cho mỗi instance. Các agent này cần gửi thông tin thu thập cho một zabbix server cài trên 1 host, mà host đó vitrage có thể kết nối được
  • Trên UI của zabbix server, ta cấu hình để monitor memory và application như sau:
  • (*) Monitor instance memory:
  • Ứng với mỗi instance tạo 1 zabbix host tương ứng
    • Hostname: tên instance.
    • Agent interface: interface của instance, kết nối zabbix server và agent
    • us1

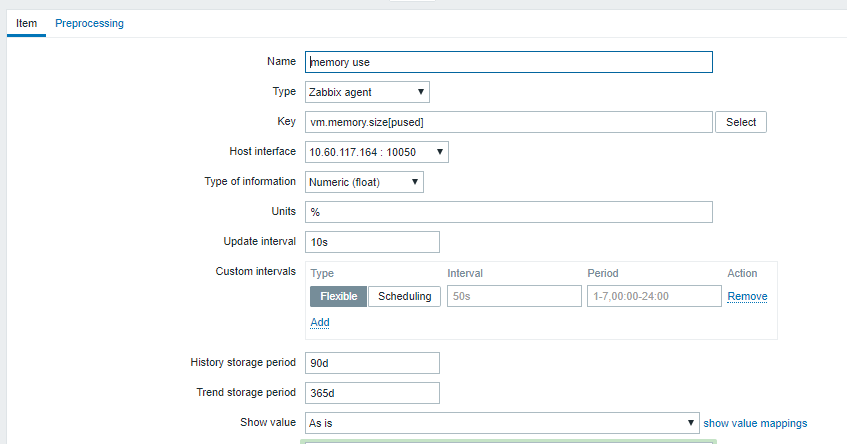

  • Tạo item để thu thập thông tin memory của instance
    • Vào tab Configuration > host > [instance09] > item > create item
    • Key: vm.memory.size(pushed)
      (Key này mang ý nghĩa: % (active + wired) / total memory)
      Tham khảo tại: https://www.zabbix.com/documentation/3.2/manual/appendix/items/vm.memory.size_params
    • us1

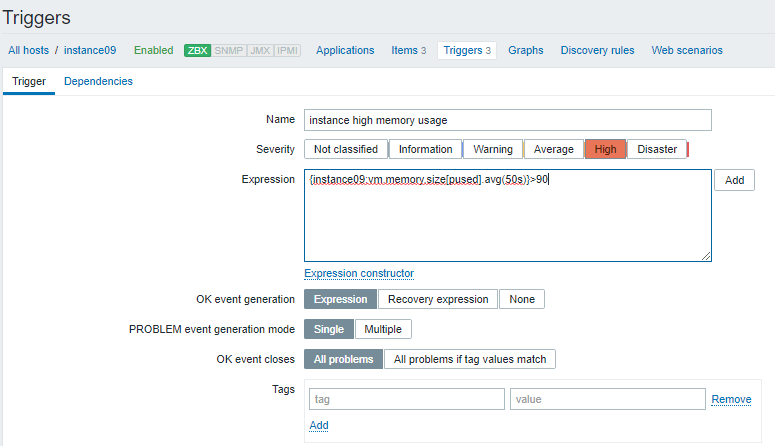

  • Tạo trigger cảnh báo : khi mem dùng của instance vượt quá 90% thì bắn alarm
    • Vào tab: Configuration > host > [instance09] > Triggers > create trigger
    • us1
    • Ở đây avg(50s) tức nó sẽ xem xét giá trị trung bình trong khoảng 50s. Nếu cần trong 5 phút giá trị này cần đặt 1500
  • (*)Monitor instance application:
  • Ta nhận biết application chết bằng cách kiểm tra có sự thay đổi pid không.

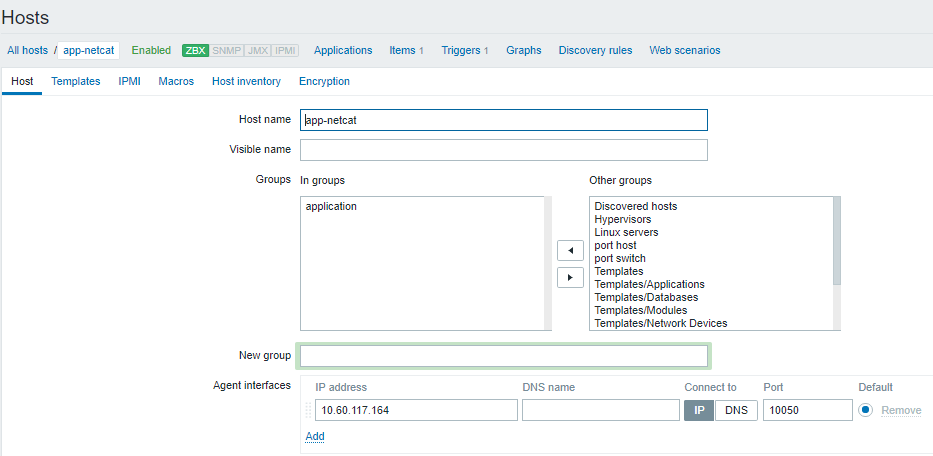

  • Tạo host: ứng với mỗi application tạo 1 zabbix host:
    Giả sử app ta muốn monitor là netcat
    us1

  • Lấy thông tin pid: thêm user parameter:
    Tạo file

    /etc/zabbix/zabbix_agentd.d/userparameter_application.conf

    UserParameter=application.pid[*],if [ “$(pidof $1)” = “” ]; then echo “-1”; else echo $(pidof $1); fi;

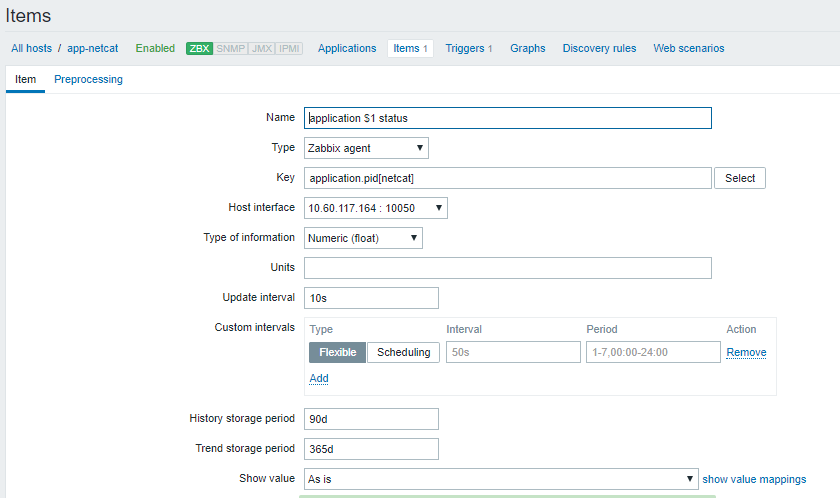

    • Vào tab Configuration > host > [instance09] > item > create item
      với key: appication.pid.[*] thay * bằng tên process muốn monitor us1

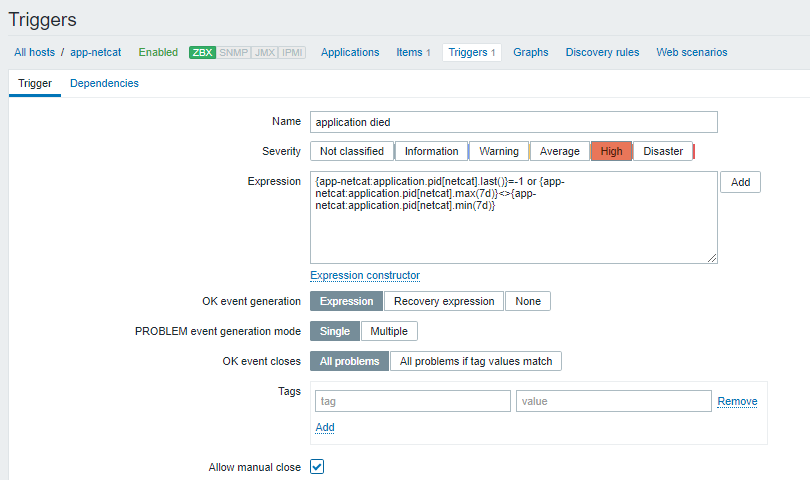

    • Tạo trigger cảnh báo : khi app không chạy hoặc application pid bị đổi thì bắn alarm
    • application.pid [*] = -1
    • OR application.pid [].max(7d) <> application.pid [].min(7d)
    • us1

Cấu hình vitrage

  • Map các alarm vào đồ thị:
  • Thêm entity app vào đồ thị, vd ta muốn thêm monitor vào 1 app “netcat”
  • Tạo file /etc/vitrage/static_datasources/app-netcat.yaml nội dung:

app-netcat.yaml

--- metadata: name: list of application run on instance description: list of application run on instance definitions: entities: - static_id: app-netcat type: application id: app-netcat state: available - static_id: instance9 type: nova.instance id: eff1daed-0d97-4975-abbd-3d3e907aeedf relationships: - source: instance9 target: app-netcat relationship_type: run

  • mapping cho alarm của zabbix vào đồ thị:
    Thêm vào file /etc/vitrage/zabbix_conf.yaml

zabbix_conf.yaml

--- - zabbix_host: instance09 type: nova.instance name: eff1daed-0d97-4975-abbd-3d3e907aeedf - zabbix_host: app-netcat type: application name: app-netcat

  • Vậy ta đã chuẩn bị xong mô hình input, kết quả:
  • us1
  • Cấu hình root-cause-analys:
  • Thêm template
    Tạo file template /etc/vitrage/templates/usecase-1.yaml

usecase-1.yaml

--- metadata: name: rca application died caused by high mem on instance description: rca application died caused by high mem on instance definitions: entities: - entity: template_id: alarm_high_memory_used category: ALARM name: instance high memory usage - entity: template_id: alarm_application_died category: ALARM name: application died - entity: template_id: instance category: RESOURCE type: nova.instance - entity: template_id: application category: RESOURCE type: application relationships: - relationship: template_id : alarm_high_memory_on_instance source: alarm_high_memory_used target: instance relationship_type: on - relationship: template_id : alarm_application_died_on_applicaion source: alarm_application_died target: application relationship_type: on - relationship: template_id : instance_run_application source: instance target: application relationship_type: run scenarios: - scenario: condition: alarm_high_memory_on_instance and alarm_application_died_on_applicaion and instance_run_application actions: - action: action_type : add_causal_relationship action_target: source: alarm_high_memory_used target: alarm_application_died

  • Chạy lệnh:
$ vitrage template validate --type standard --path /etc/vitrage/templates/usecase1.yaml
$ vitrage template add --type standard --path /etc/vitrage/templates/usecase1.yaml

Kết quả

vitrage chỉ ra được alarm nào liên quan đến alarm nào

us1

Ý nghĩa: khi gặp sự cố liên quan đến host, không chỉ 1 mà rất nhiều alarm liên đới cùng đổ về phía quản trị, quản trị có thể nhờ vitrage mà lần ra được nguồn gốc vấn đề.

Phát triển thêm: vitrage sẽ gọi mistral . mistral chạy workflow gọi ra heat auto-scale-sig.
